Pompe a basso consumo e sterilizzatori

Pompe di circolazione

L'acqua in un biolago deve circolare. Sempre. Questo è un principio fondamentale. Per i volumi in gioco in un biolago domestico, basta di solito una pompa di circolazione o al massimo due in parallelo. Anche qui la scelta fatta è quella di optare per pompe a basso consumo di energia durabili e di qualità.
I fattori che incidono nella scelta sono:
  • Volume d'acqua da filtrare
  • Numero di cicli necessario
  • Distanza e dislivello tra posizione pompa e presa acqua
  • Eventuali perdite di carico lungo il percorso (filtri supplementari, deviazioni percorso, ecc)
  • La pompa è un elemento che necessita manutenzione (almeno una pulizia annua della girante)
  • La pompa deve essere protetta con un eventuale prefiltro per proteggere la girante da sporco ed oggetti.


Pompe Varioflow-E a corrente continua con controllo elettronico

Pompe innovative, dotate di tecnologia altamente efficiente. Motore a magneti permanenti a corrente continua a 6 poli con regolazione elettronica di velocità.
Le pompe Varioflow-E hanno una portata regolabile in modo continuo da 0 al 100%, con incrementi dell’1%. La riduzione della portata consente una riduzione proporzionale dei consumi.
Normalmente quando si installa una pompa tradizionale si utilizza una valvola per la regolazione del flusso senza nessun beneficio in termini di consumo; con queste pompe a corrente continua invece, tramite il controllo digitale, si ottiene anche un grande risparmio sul consumo energetico.
I motori sono stagni, racchiusi in resina sintetica, sicuri e anche ultra silenziosi.
Pompe con tecnologia di nuova generazione:
• Motore a magneti permanenti al neodimio ad alta efficienza
• Motore a 6 poli con coppia elevata ed eccellenti caratteristiche di controllo
• Pannello di controllo esterno con regolatore di frequenza per il controllo continuo della velocità
• Utilizzabile in asciutto o in acqua
• Mandata completamente orientabile
• Passaggio dello sporco con cestello: 8 mm
• Passaggio dello sporco senza cestello: 12 mm per Varioflow-E 10
• Passaggio dello sporco senza cestello: 16 mm per Varioflow-E 20
• Memoria integrata per il salvataggio automatico delle impostazioni in caso di interruzione di corrente
• Visualizzazione dei codici di errore per: sovratensione, sottotensione, mancanza d'acqua / funzionamento a secco, guasto di fase, blocco pompa, sovraccarico
• Motore, monitor e microprocessore di progettazione europea
• Tensione 230 V / 50 Hz

  VarioFlow-E 10 VarioFlow-E 20 VarioFlow-E 30
Motore (W) 0-80 0-160 0-285
Portata max (l/h) 9800 20000 29500
Prevalenza max (m) 5 5,3 7
Connessione 1"½ 2" 2"
Dimensioni L x l x h 290 x 130 x 175 360 x 160 x 225 360 x 160 x 225
Passo girante (mm) 8 8 8
Cavo (m) 10+1,5 10+1,5 10+1,5

Fornitura

• Pompa VarioFlow-E con cavo di alimentazione da 10 metri.
• Pannello di controllo con cavo di alimentazione di 1,5 metri.
• VarioFlow-E 10: raccordi per tubi da 25/32/40 mm e raccordi a incollaggio da 40 mm.
• VarioFlow-E 20/30: raccordi per tubi da 32/40/50 mm e raccordi a incollaggio da 50 mm.

Materiali

• Corpo motore e pompa: plastica.
• Filtro della pompa: plastica.
• Albero pompa e cuscinetti di scorrimento: ceramica.

Costruzione e sicurezza

• Le pompe sono completamente conformi alle normative europee CE e alle direttive EMC.
• Tutta l'elettronica è certificata TüV.
• CE si riferisce alla costruzione e alla sicurezza delle apparecchiature.
• EMC si riferisce al funzionamento ininterrotto di apparecchiature elettroniche.

VarioFlow-E con cestello per utilizzo in acqua
Varioflow-E senza cestello per utilizzo all'asciutto
Mandata completamente orientabile (brevetto)

Le pompe VarioFlow hanno una portata regolabile in modo continuo da 0 al 100%, con incrementi dell’1%.
La riduzione della portata consente una riduzione proporzionale dei consumi.
I grafici mostrano le curve caratteristiche delle pompe a quattro diversi valori percentuali. Il consumo di potenza è indicato all’inizio e alla fine di ogni curva. Si può notare la riduzione di consumo energetico a basse velocità.
Normalmente quando si installa una pompa tradizionale si utilizza una valvola per la regolazione del flusso senza nessun beneficio in termini di consumo; con queste pompe a corrente continua invece, tramite il controllo digitale, si ottiene anche un grande risparmio sul consumo energetico.

Curve pompa VarioFlow-E 10
Curve pompa VarioFlow-E 20
Curve pompa VarioFlow-E 30


Pompa Varioflow-E INLINE

La serie di pompe Varioflow-E INLINE offre una facilità di installazione ottimale nella realizzazione di vani tecnici, poiché può essere integrata in qualunque posto all'interno del sistema, come unica condizione che la pompa sia installata sotto al livello dell'acqua.
Pompe con tecnologia di nuova generazione per l'installazione tra tubi dritti:
• Motore a magneti permanenti al neodimio ad alta efficienza
• Installazione diretta in linea con i tubi
• La pompa può essere installata in qualsiasi posizione, sotto il livello dell'acqua in un vano tecnico
• Facile rimozione del motore per pulizia e manutenzione
• Nuova tecnologia motoristica estremamente silenziosa
• Pannello di controllo esterno con regolatore di frequenza per il controllo della velocità variabile
• Girante aperta per convogliare le particelle di sporco fino a 8 mm
• Memoria integrata per il salvataggio automatico delle impostazioni in caso di interruzione di corrente
• Motore, monitor e microprocessore di progettazione europea
• Connettore per scollegare la pompa dal pannello di controllo
• Adatto per l'installazione all'asciutto e in acqua in un vano tecnico
• Tensione 230 V / 50 Hz

  Varioflow-E INLINE 8 Varioflow-E INLINE 16
Motore W max 0-85 0-135
Portata max (l/h) 8300 15600
Prevalenza max (m) 5 5,4
Connessione 1"½ 2"
Passo girante (mm) 8 8
Cavo (m) 5+1,5 5+1,5

Pannello di controllo VarioControl

• Fori asolati per una facile installazione e rimozione dalla parete.
• Display frontale facilmente leggibile grazie alla struttura ad angolo.
• Pannello antispruzzo con spina di collegamento tra la pompa e il pannello.
• Il display digitale mostra il consumo energetico e la percentuale della pompa impostata.
• Giri regolabili con incrementi dell'1%.

Fornitura

• Pompa VarioFlow-E INLINE con cavo di alimentazione da 5 metri.
• Pannello di controllo con cavo di alimentazione di 1,5 metri.
• Raccordi a incollaggio.

Costruzione e sicurezza

• Le pompe sono completamente conformi alle normative europee CE e alle direttive EMC.
• CE si riferisce alla costruzione e alla sicurezza delle apparecchiature.
• EMC si riferisce al funzionamento ininterrotto di apparecchiature elettroniche.

Pompa Varioflow-E INLINE
Controller elettronico
Curva pompa Varioflow-E INLINE 8
Curva pompa Varioflow-E INLINE 16

Le pompe Varioflow-E INLINE sono le prime pompe per biolago costruite con la logica in linea. Molto facili da installare perchè si possono montare lungo la linea dei tubi.
Devono essere installate sotto il livello dell'acqua per garantire che funzionino correttamente. Il motore può essere installato anche verticalmente, purché la pompa abbia una portata d'acqua adeguata e l'aria non possa accumularsi nel motore.

Varioflow-E INLINE - diverse posizioni di installazione

Pompe AquaFlow-E a corrente continua senza convertitore di frequenza

Le AquaFlow-E sono pompe a corrente continua dotate di motori a magneti permanenti di ultima generazione, che sono più efficienti dal punto di vista energetico e più silenziosi.
Sono simili nella tecnica alle pompe VarioFlow-E, anche se costruite senza l’elettronica per la regolazione del flusso. Ci sono situazioni in cui il controllo della portata non è richiesto, ma dove l’efficienza del motore, naturalmente, offre grandi vantaggi.
Sono pompe multifunzionali; possono essere installate sia sott'acqua che a secco (vicino all'acqua) e possono essere utilizzate per sistemi di circolazione, di filtrazione, cascate e tutte le altre situazioni immaginabili che richiedono il trasporto dell'acqua.
Sott'acqua, fuori dall'acqua - non fa differenza: tutti i modelli sono multifunzionali, purché vi sia una riserva idrica sufficiente per la pompa. I motori sono stagni, racchiusi in resina sintetica, sicuri e anche ultra silenziosi
• Motore a 6 poli con magneti permanenti alta efficienza
• La pompa si può utilizzare in asciutto o in acqua e con mandata completamente orientabile
• Si può ruotare senza posizioni prestabilite
• Passaggio dello sporco con cestello: 8 mm
• Passaggio dello sporco senza cestello: 12 mm per Aquaflow-E 5000 e 10000
• Passaggio dello sporco senza cestello: 16 mm per Aquaflow-E 15000 e 20000
• Il microprocessore integrato monitora la gestione del motore
• Tensione 230 V / 50 Hz.

  AquaFlow-E 5000 AquaFlow-E 10000 AquaFlow-E 15000 AquaFlow-E 20000
Motore (W) 25 80 115 175
Portata max (l/h) 4800 9800 14900 20000
Prevalenza max (m) 2,5 4,8 4,9 5,3
Connessione 1"½ 1"½ 2" 2"
Passo girante (mm) 8 8 8 8
Cavo (m) 10 10 10 10
Oltre alla portata (l/h), un aspetto molto importante da valutare nell'acquisto di una pompa è la pressione (m), che ne determina in gran parte il consumo di energia.

Fornitura

• Pompa AquaFlow-E con cavo di alimentazione da 10 metri.
• AquaFlow E 5000/10000: raccordi per tubi da 25/32/40 mm e raccordi a incollo da 40 mm.
• AquaFlow E 15000/20000: raccordi per tubi da 32/40/50 mm e raccordi a incollo da 50 mm.

Materiali

• Corpo pompa motore e filtro pompa: plastica.
• Albero pompa e cuscinetti di scorrimento: ceramica.

Costruzione e sicurezza

• Le pompe sono completamente conformi alla normativa Europea CE.
• CE si riferisce alla costruzione e alla sicurezza dell'attrezzatura.

AquaFlow-E con cestello per utilizzo in acqua
AquaFlow-E senza cestello per utilizzo all'asciutto
Curve pompe Aquaflow


Pompe AcquaTec

Le pompe AcquaTec sono pompe classiche molto robuste adatte dove serve una buona prevalenza.
L’uscita dell’acqua è verticale. Il filtro può essere rimosso e la pompa può essere installata anche in asciutto.
Adatte per filtrazione, cascate e fontane.
• Dotata di potente motore asincrono (il flusso può essere regolato utilizzando il Variotronic)
• Albero in ceramica e cuscinetti
• Funzionamento molto silenzioso
• Utilizzabile in asciutto o in acqua
• Tensione 230 V / 50 Hz.

  AcquaTec 20 AcquaTec 30 AcquaTec 36
Motore (W) 404 500 700
Portata max (l/h) 20000 30000 35000
Prevalenza max (m) 9 9 11
Connessione 1,5" 2" 2"
Passo girante (mm) 8 8 8
Cavo (m) 20 20 20
AcquaTec
Curve pompe AcquaTec


Pompe Compact a corrente continua

La stessa tecnologia di motori a corrente continua che è utilizzata nelle pompe di categoria superiore è disponibile in queste pompe Compact: compatte nelle dimensioni, ma grandi nelle prestazioni. Prestazioni eccellenti con un consumo di energia estremamente ridotto.

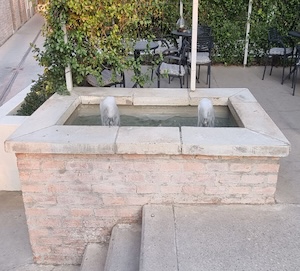

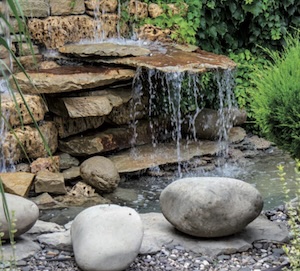

Adatte per impianti di piccola filtrazione, vasche d’acqua, per piccole fontane ornamentali o per mantenere un'apertura nel laghetto quando la superficie diventa ghiacciata.
Pompe con tecnologia di nuova generazione:
• Motore a corrente continua ad alta efficienza
• Girante aperta per il trasporto di detriti a 4 mm
• Ampio pre-filtro con controllo della capacità e ugelli

  Compact-C 1800 Compact-C 2800 Compact-C 4800
Motore (W) 13 20 32
Portata max (l/h) 1800 2800 4800
Prevalenza max (m) 2,1 2,6 3,5
Connessione 5/4" 5/4" 5/4"
Passo girante (mm) 4 4 4
Cavo (m) 10 10 10
Pompe Compact

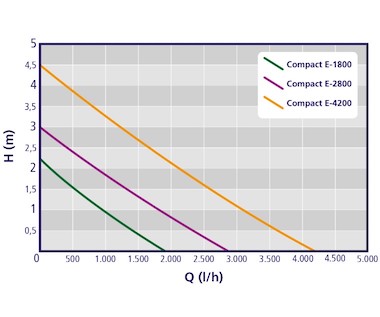

Curve pompe Compact


Compact Kit - ugelli fontana e prefiltro maggiorato

Kit di ugelli con estensione da usare per tutte le pompe Compact. L’estensione verticale ha una connessione extra per un altro getto o un gioco d’acqua.

Caratteristiche del prodotto:
• Set di ugelli fontana
• Deviatore di flusso
• Tubo verticale telescopico
• Prefiltro maggiorato con regolazione di flusso

Diametro e altezza fontana in base alla pompa:
Tipo Campana d'acqua Vulcano Schiumogeno
Compact C-1800 ø 40 h 20 ø 60 h 60 h 8
Compact C-2800 ø 50 h 30 ø 90 h 95 h 20
Compact C-4800 ø 70 h 40 ø 120 h 130 h 35
Pompa con kit ugello montato

Campana d'acqua

Vulcano

Schiumogeno



Pompe Eco-Tec2

Pompe con tecnologia classica con motore efficiente. Costruite in Germania.
I consumi arrivano a superare i 200 Watt per prevalenze massime dell'ordine di 6 metri e portate massime di 20 mc/h.
Sono commercializzati dei prefiltri a cestello esterni o a prolunga che si agganciano sulla pompa.
Si consiglia l'introduzione di un variatore di velocità per regolare le pompe nelle ore della giornata e nelle situazioni che si presentano durante le diverse stagioni.
Adatte per filtrazione, cascate e fontane.
• Dotata di motore asincrono
• Albero in ceramica e cuscinetti
• Funzionamento molto silenzioso
• Utilizzabile in asciutto o in acqua
• Tensione 230 V / 50 Hz.

  Eco-Tec2 10000 Eco-Tec2 13000 Eco-Tec2 16000 Eco-Tec2 20000
Motore (W) 110 140 190 205
Portata max (l/h) 11000 12600 15400 19600
Prevalenza max (m) 5,4 5,5 5,8 5,5
Connessione 1"½ 1"½ 1"½ 2"
Passo girante (mm) 8 8 8 8
Cavo (m) 10 10 10 10
Dimensioni L x l x H mm 192 x 145 x 245 192 x 145 x 245 192 x 145 x 245 192 x 145 x 260
Eco-Tec2
Eco-Tec2 - esploso
Curve pompe Eco-Tec2

Pompe E-finite con tecnologia del motore PM regolabile

Due modelli di pompe chesoddisfano un'ampia gamma di applicazioni. Queste pompe di nuova concezione sono completamente regolabili in termini di capacità e rappresentano una nuova pietra miliare nella riduzione del consumo energetico correlato alle pompe da laghetto.
Costruite in Germania.
• Pompe ad alta efficienza a variazione continua
• Tecnologia del motore DC a regolazione continua 0>100%
• Adatto per l'installazione all'asciutto o in acqua
• Tecnologia del motore estremamente silenziosa
• Pannello di controllo della regolazione in continuo e lettura del consumo di corrente
• Il sistema di by-pass per il lavaggio ed il raffreddamento del cuscinetto posteriore impedisce la calcificazione
• Funzione boost per una maggiore capacitàa breve termine (funzione risciacquo dei filtri)
• Ciclo di vita molto lungo grazie all'impiego di materiali di alta qualità
• Prefiltri di aspirazione disponibili a parte
• Opzionale: filtro pompa a maglia fine

  Q-Tec 24000 P-Tec 18000
Motore W max 180 180
Portata max (l/h) 24000 18000
Prevalenza max (m) 6 13
Connessione 2" 2"
Passo girante (mm) 8 3
Cavo (m) 10+1,5 10+1,5

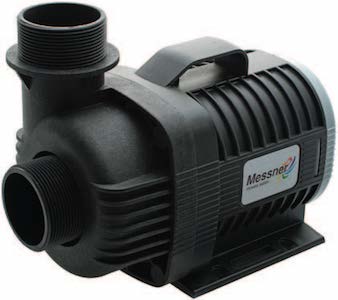

Pompe e-finity Q-Tec e P-Tec
Pannello di controllo

Curva delle pompe P-Tec and Q-Tec

La P-Tec 18000 è dotata di una girante chiusa per un'elevata pressione della testa ed è quindi ideale per sistemi di filtraggio a perline e sabbia o fontane.
La Q-Tec 24000 ha una girante integrata per il pompaggio di acqua sporca contenente elementi solidi fino ad un massimo di 8 mm. Questo la rende un vero tuttofare e adatta per molte applicazioni di un laghetto.
Entrambe le pompe sono regolabili in modo continuo in termini di capacità, riducendo proporzionalmente il consumo di energia.

Filtro pompa P-Tec
Filtro pompa Q-Tec


Accessori per pompe



Variotronic 800: variatore di velocità

Regolatore di velocità per pompe con motore asincrono.
Permette la regolazione elettronica continua della potenza di una pompa o dell'altezza di una fontana, per cui il consumo energetico viene ridotto.
• per pompe asincrone fino a 800 W
• controllo costante della velocità della pompa
• regolazione precisa dei flussi per fontane, filtri, cascate
• capacità regolabile al 50% circa
• riduzione del consumo di circa il 25%
• sistema a spina per il collegamento ad una presa (corrente 230 V)

Prefiltri rotondi

Prefiltro da montare sull'aspirazione della pompaquando questa è immersa in acqua.
Se l'aspirazione è elevata, è possibile aggiungere al prefiltro una prolunga per aumentarne la superficie
Proteggono la pompa dall'entrata accidentale nella camera girante di sassi o altri oggetti.
• Prefiltro rotondo ø 1"¼
• Prefiltro rotondo ø 1"½
• Prefiltro rotondo ø 2"
• Prolunga ø 120 mm

Prefiltro a cestello 1"½

Quando si installa una pompa fuori dall'acqua e si vuole proteggere la girante da sassi o altri oggetti, si può installare in aspirazione un filtro a cestello che trattiene lo sporco.

Giunti a sfera

Giunti a sfera regolabili per un livellamento preciso della testa di una fontana:
• 1" cromato
• 1"½ cromato
• 1" in plastica

VarioClean Pro - Sterilizzatori UVC in acciaio inox 316L

Gli sterilizzatori UVC VarioClean Pro sono stati sviluppati per applicazioni in laghi al fine di combattere il proliferare delle alghe verdi (acqua verde) e per abbattere la carica batterica.
• Completamente orientabile, quindi di facile installazione
• Acciaio inossidabile 316L lettato, diametro del tubo 80 mm
• Le parti in plastica sono costruite in ASA
• Trasformatore completamente incapsulato
• Lampade a bassa pressione
• Micro-switch integrato
• 5 metri di cavo elettrico

  VarioClean Pro 36 VarioClean Pro 55 VarioClean Pro 75
Flusso max l/h 10.000 15.000 20.000
UVC (W) 36 55 75
Pressione (Bar) 1 1 1
Diametro (mm) 80 80 80
Dimensioni l x l x h (mm) 520 x 180 x 150 640 x 180 x 150 960 x 180 x 150
Collegamento - tubo flex 1"1⁄2 - ø32 - 40 - 50 1"1⁄2 - ø32 - 40 - 50 1"1⁄2 - ø32 - 40 - 50
Collegamento - ø incollaggio 50 - 63 - 75 50 - 63 - 75 50 - 63 - 75
VarioClean Pro 55
Completamente orientabile
  Volume d'acqua in m3 in base allo sterilizzatore:
Tipo Solo acqua Lago balneabile * Solo pesci Pesci e piante Solo piante
VarioClean Pro 36 12 12 12 18 27
VarioClean Pro 55 18 18 18 28 42
VarioClean Pro 75 25 25 25 40 60
* per un lago balneabile o biopiscina valutare con il progettista se è necessario un impianto sterilizzatore

VarioClean Pro-X - Sterilizzatori UVC in acciaio inox 316L per grandi portate

Gli sterilizzatori UVC VarioClean Pro-X sono adatti dove serve maggiore potenza e dove il flusso d'acqua da trattare è elevato. Si utilizzano per eliminare le alghe in sospensione e combattono in maniera intensiva i micro-organismi che possono essere dannosi se presenti in eccesso.
• Connessioni con filetto da 3” esterno
• Corpo in acciaio INOX 316L con entrata e uscita opposte
• Perdite di carico minime
• Smontaggio delle lampade UVC senza arresto del sistema
• Ballast elettronico con protezione da sovra/sotto voltaggi
• Pannello elettrico ballast removibile, adatto al montaggio a parete, IP65
• Lampade Lightec HO-PL 9000 ore
• 3 metri di cavo elettrico

  PRO-X 120 PRO-X 190 PRO-X 285
Flusso in m3/h a 8 mJ/cm2 40 50 75
Flusso in m3/h a 16 mJ/cm2 17 25 43
Flusso in m3/h a 25 mJ/cm2 11 16 28
UVC (W) 2x60 2x95 3x95
Pressione (Bar) 2 2 2
Voltaggio (V/Hz) 230/50 230/50 230/50
Dimensioni ø | H(mm) 204 | 604 204 | 604 204 | 604
Collegamento 3" - 90 mm 3" - 90 mm 3" - 90 mm

Dosaggio 8 mJ/cm2 sufficiente per eliminare le alghe in sospensione in ogni tipo di laghetto
Dosaggio 16 mJ/cm2 una grande varietà di micro-organismi sono eradicati, specialmente dai koi pond
Dosaggio 25 mJ/cm2 linea guida per disinfettare le piscine tradizionali

Sterilizzatori VarioClean Pro-X per grandi portate
Dimensioni

Come funziona l'UV-C

L'UV-C è una radiazione elettromagnetica che penetra nella parete cellulare di un microrganismo e ne danneggia il nucleo, distruggendo così la sua capacità di moltiplicarsi.
Gli organismi sono infine distrutti e devono essere filtrati dall'acqua.


Prima e dopo la radiazione

La radiazione UV-C danneggia le molecole di DNA di un microrganismo in modo che non possa più moltiplicarsi.





Non tutti i microrganismi vengono eliminati

La radiazione UV-C può eliminare solo gli organismi che vengono trasportati attraverso la lampada UV-C nel flusso d'acqua.
Organismi utili, come i batteri nitrificanti, non galleggiano nell'acqua, ma si attaccano ai portatori, come il rivestimento, le piante e il filtro, ecc.
Anche Le alghe filamentose si attaccano ai portatori e non finiscono nel dispositivo.


La relazione tra la portata e la forza della radiazione

La ricerca scientifica ha dimostrato quale livello di radiazione UV-C elimina i diversi tipi di microrganismi.
Più l'acqua scorre velocemente attraverso il dispositivo, più breve è il tempo di irradiazione a cui è sottoposto un microrganismo.
Le alghe sospese, che fanno diventare verde l'acqua, vengono debellate con una breve scarica di radiazioni. Invece, per distruggere organismi più resistenti, come parassiti che potrebbero causare malattie tra i koi, il bombardamento di radiazioni deve essere più lungo; in altre parole, l'acqua deve fluire attraverso il dispositivo più lentamente.
Per le biopiscine balneabili, la disinfezione dell'acqua è stabilita da uno standard, utilizzato anche per la piscina; qui la capacità di flusso dell'acqua è ancora più lenta.
